Цифровые операционные:
управление отображением видеоисточников
1. Определение и функции
Видеоменеджмент – это распределение видео и изображений между обзорными мониторами, в том числе от оборудования подключенного через розеточный блок.
Сразу после включения ГМУ работает в режиме видеоменеджмента. Все настройки доступны и после запуска операции.
Сразу после включения ГМУ работает в режиме видеоменеджмента. Все настройки доступны и после запуска операции.
2. Список доступных видеоисточников
На правой стороне экрана ГМУ находится список всех доступных видеоисточников. Там видно только подключенные и назначенные видеоисточники. Если Вы не видите миниатюру нужного Вам источника, а устройство подключено к розеточному блоку, необходимо зайти в настройки, раздел «Устройства». В столбце «устройства» найти подключенное оборудование и перенести его в столбец «источники». Теперь возвращайтесь к Видеоменеджменту.
Эти источники могут быть разными:
Можно выбрать вид данного списка:
— Маленькие миниатюры;
— Большие миниатюры.
Особенности работы со списком видеоисточников:
Эти источники могут быть разными:
- Камера обзорная;
- Медицинское оборудование (эндоскоп, УЗИ, рентген и т.д.);
- Видеоконференции;
- Снимки, сделанные в ходе операции;
- Данные обследований (МРТ, УЗИ и т.д.).
Можно выбрать вид данного списка:
— Маленькие миниатюры;
— Большие миниатюры.
Особенности работы со списком видеоисточников:
- Порядок списка: видеоисточники отсортированы сверху вниз в зависимости от времени их подключения. Новые устройства появляются вверху списка.
- Отключение источника: если какой-то источник отключается, он исчезает из списка.
- Темный экран: если отключается источник, который уже был выбран для показа на мониторе, вместо него появляется темный экран. Автоматическая замена не происходит.

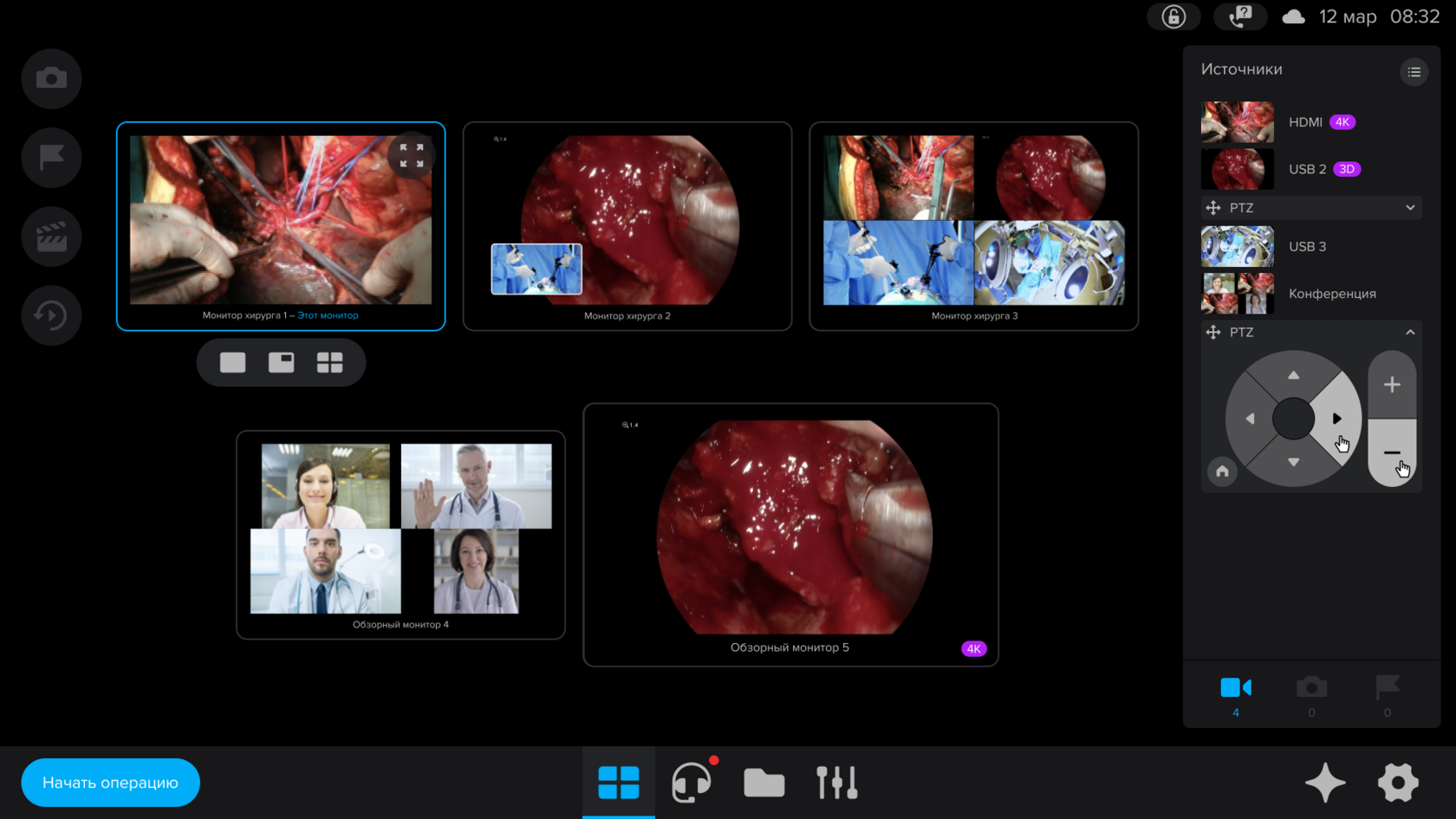

3. Как выбрать и переместить видеоисточники на мониторы
- Найдите его в списке справа.
- Перетащите одним пальцем превью этого источника на нужный монитор.
- Если используется режим «картинка в картинке» или четырехоконный режим, то необходимо перетащить несколько видеоисточников.
Примечание: источник останется видимым в общем списке после того, как вы его перетащили.
4. Настройка отображения картинки

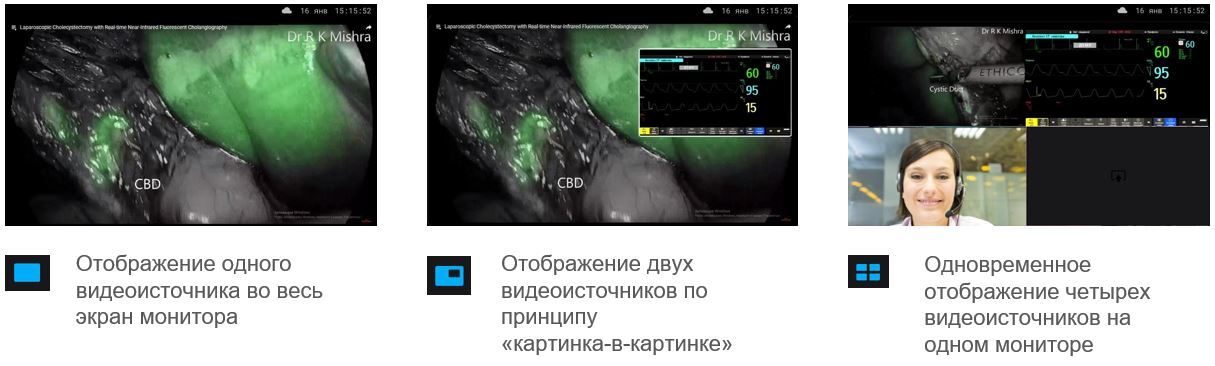

- Нажмите однократно пальцем на монитор, который хотите настроить в данный момент, он будет выделен синей рамкой. Под рамкой отобразятся иконки вариантов отображения
Один источник на весь экран — показывает одно видеоизображение полностью;
«Картинка в картинке» — позволяет одновременно показывать два видеоисточника (один основной, второй маленький);
Четыре источника — делит экран на четыре равные части, где можно показывать сразу несколько видеоисточников.
Режим отображения:
- для ГМУ – режим дисплея — сворачивает режим настройки и работает как монитор отображения, рекомендуется нажимать после запуска операции,
- для монитора отображения – прямой режим – вывод изображения без дополнительных контуров, напрямую, для уменьшения задержек при отображении видео
Также вы можете настраивать размер и положение изображения:
- Приближать или отдалять (зуммировать);
- Перемещать изображение внутри экрана, чтобы показывать конкретную часть кадра;
- В режиме «картинка в картинке» перемещать дополнительное маленькое изображение в нужную часть экрана и увеличивать его размер.
5. Управление PTZ-камерой
Pan-tilt-zoom-камера (PTZ-камера) — это камера с функциями панорамирования (Pan), наклона (Tilt) и увеличения (Zoom).

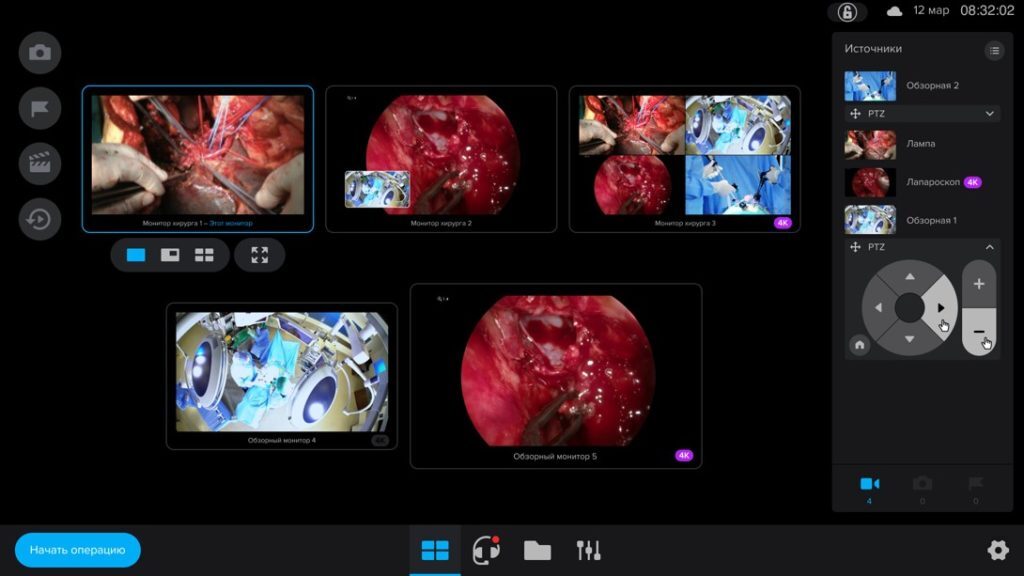

Если среди видеоисточников есть PTZ-камера, рядом с её превью (в списке видеоисточников справа) появится кнопка PTZ .
Если среди видеоисточников есть PTZ-камера, рядом с её превью (в списке видеоисточников справа) появится кнопка PTZ .
Нажав её, вы получите пульт управления камерой.
С помощью этого пульта вы можете:
- поворачивать камеру вверх/вниз и влево/вправо;
- приближать или отдалять изображение;
- чтобы вернуть камеру в исходное положение; используйте кнопку «Домой»;

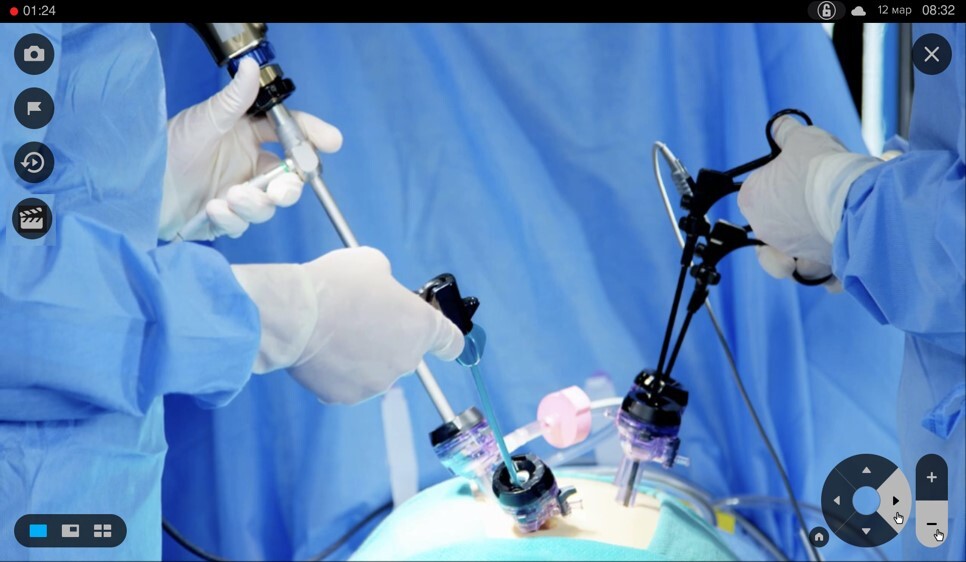

- если вы развернули изображение камеры на весь экран, кнопки управления будут находиться в правом нижнем углу. Для выхода из полноэкранного режима используйте кнопку "Домой".
