Панели и мониторы: коридорный монитор
1. Описание и вид коридорного монитора
Коридорный монитор — сенсорный экран, установленный в чистом коридоре операционного блока, который предоставляет видеотрансляцию из операционной, краткую информацию об операции и пациенте, а также двухстороннюю аудио- и видеосвязь для наблюдателей, находящихся за пределами операционной.
Встраиваемый монитор
Диагональ 24"– 32"
- Двусторонняя видеоконференцсвязь
- Сенсорный монитор
- Вне операционной
2. Видео
Вы можете посмотреть видео с описанием работы этого монитора:
3. Общая информация
Устройство находится перед входом в операционную и демонстрирует то, что происходит в операционной.
Пользователями Коридорного монитора являются медицинские работники, не участвующие в процессе операции, находящиеся за пределами операционной, но в операционном блоке.
Функция Коридорного монитора – обеспечить видеотрансляцию из операционной и предоставить краткую информацию о пациенте, врачах, участвующих в операции, о ходе и длительности операции.
Пользователями Коридорного монитора являются медицинские работники, не участвующие в процессе операции, находящиеся за пределами операционной, но в операционном блоке.
Функция Коридорного монитора – обеспечить видеотрансляцию из операционной и предоставить краткую информацию о пациенте, врачах, участвующих в операции, о ходе и длительности операции.

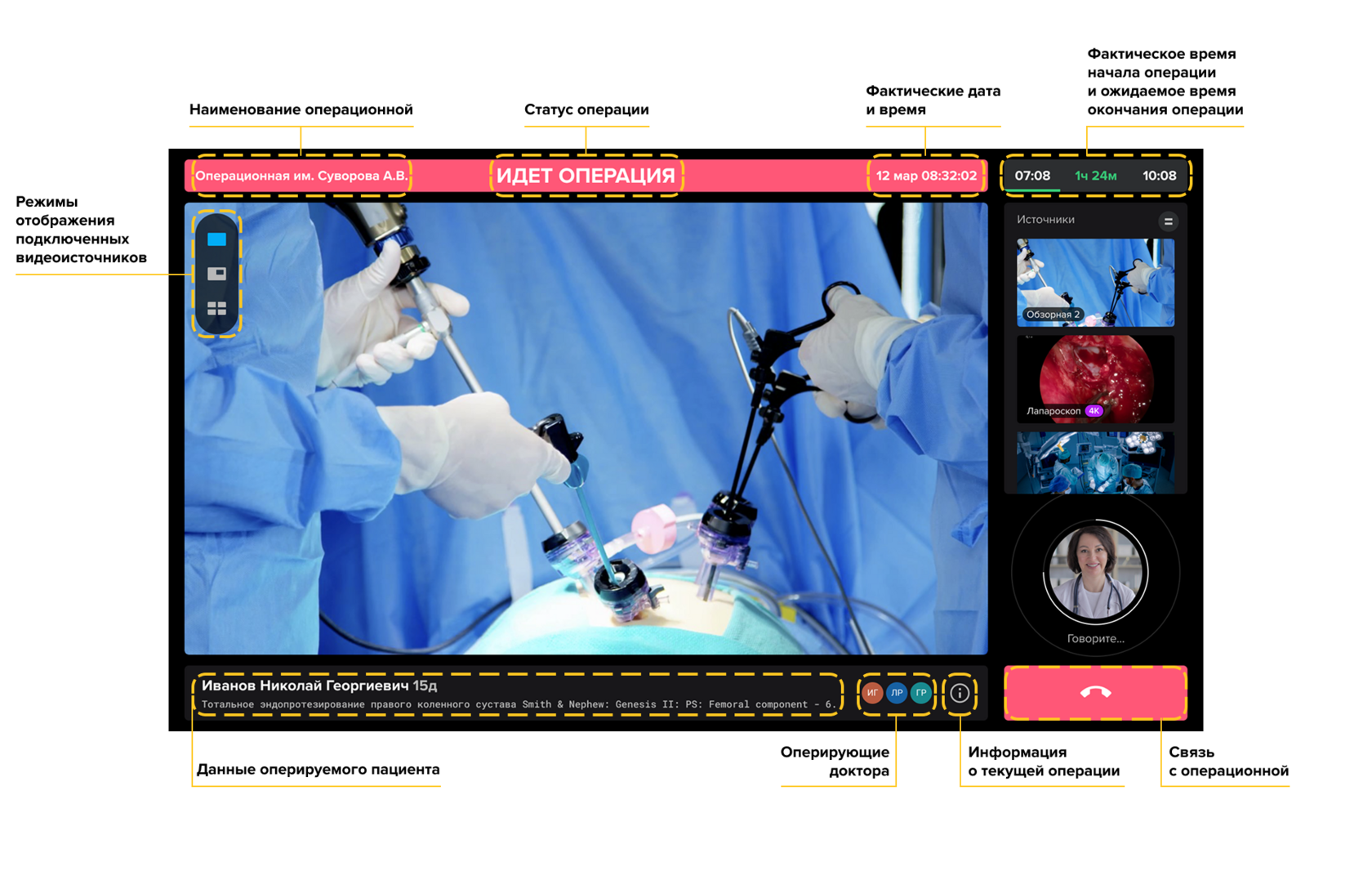

На экране Коридорного монитора доступна следующая информация:
При запуске конференции во время операции видеоисточники от участников конференции (например, их лица или дополнительные камеры) не отображаются в списке доступных видеоисточников на Коридорном мониторе. Этот список включает только те источники, которые физически подключены к операционному терминалу и используются непосредственно во время операции.
- Наименование операционной;
- Дата, статус, тип и продолжительность текущей операции;
- Время фактического начала и запланированного окончания операции;
- Пациент, его возраст и диагноз;
- Бригада оперирующих врачей (состав);
- Доступные видеоисточники (список и превью изображения), тип видеоисточника 4К отображается рядом с названием источника;
- Доп. информация о текущей операции.
При запуске конференции во время операции видеоисточники от участников конференции (например, их лица или дополнительные камеры) не отображаются в списке доступных видеоисточников на Коридорном мониторе. Этот список включает только те источники, которые физически подключены к операционному терминалу и используются непосредственно во время операции.
4. Настройка отображения
На коридорном мониторе можно выбрать следующие режимы отображения видеоисточников:
1) Полный экран (одно изображение на весь монитор).
2) Картинка в картинке (основное изображение с мини-окном второго источника).
3) Четырехоконный режим (четыре источника одновременно).
В правой части экрана видны все доступные видео и изображения. Выберите нужное, перетащив его в центр экрана. Там вы сможете уменьшить или увеличить его, чтобы лучше рассмотреть детали.

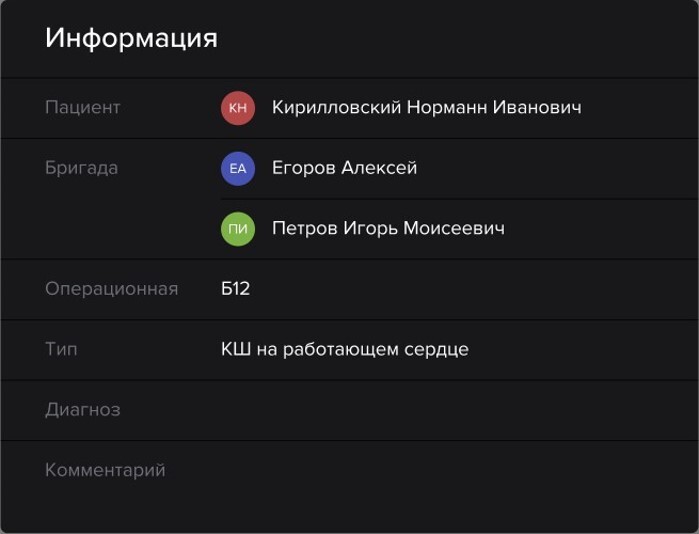

5. Информация о текущей операции
Информация о текущей операции появляется при нажатии данной кнопки.
В данном окне доступны:
- имя пациента,
- операционная бригада,
- наименование операционной,
- тип операции,
- диагноз,
- комментарий;

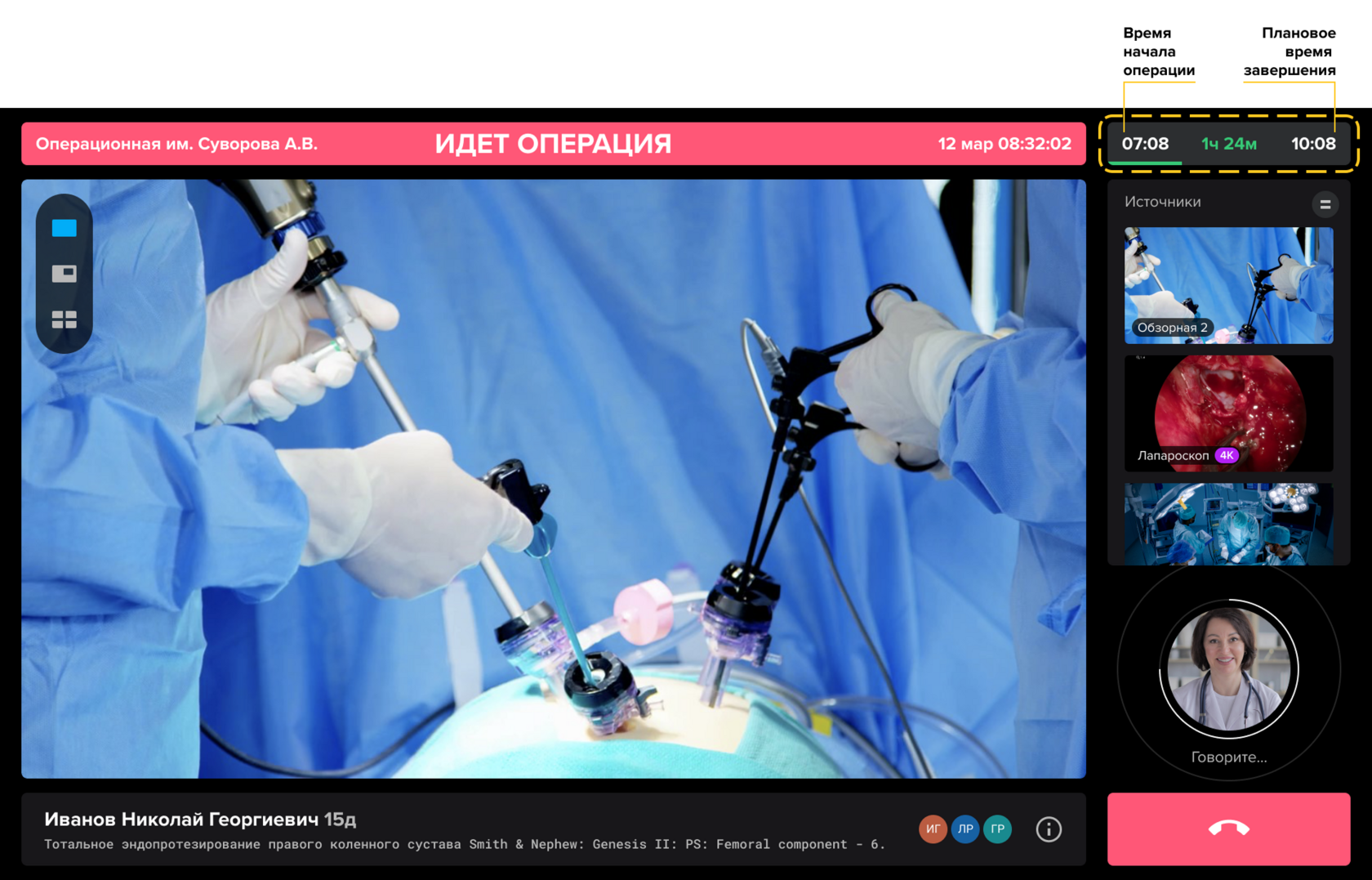

В правом верхнем углу отображается фактическое время начала операции и ожидаемое время окончания операции (в зависимости от запланированных на нее часов).
Индикатор времени операции – это зеленая полоса, которая движется слева направо.
Если операция идет дольше запланированного: — Полоса становится красной и перестает двигаться. — Появляется текущее время начала и новое ожидаемое время окончания.
Индикатор времени операции – это зеленая полоса, которая движется слева направо.
Если операция идет дольше запланированного: — Полоса становится красной и перестает двигаться. — Появляется текущее время начала и новое ожидаемое время окончания.

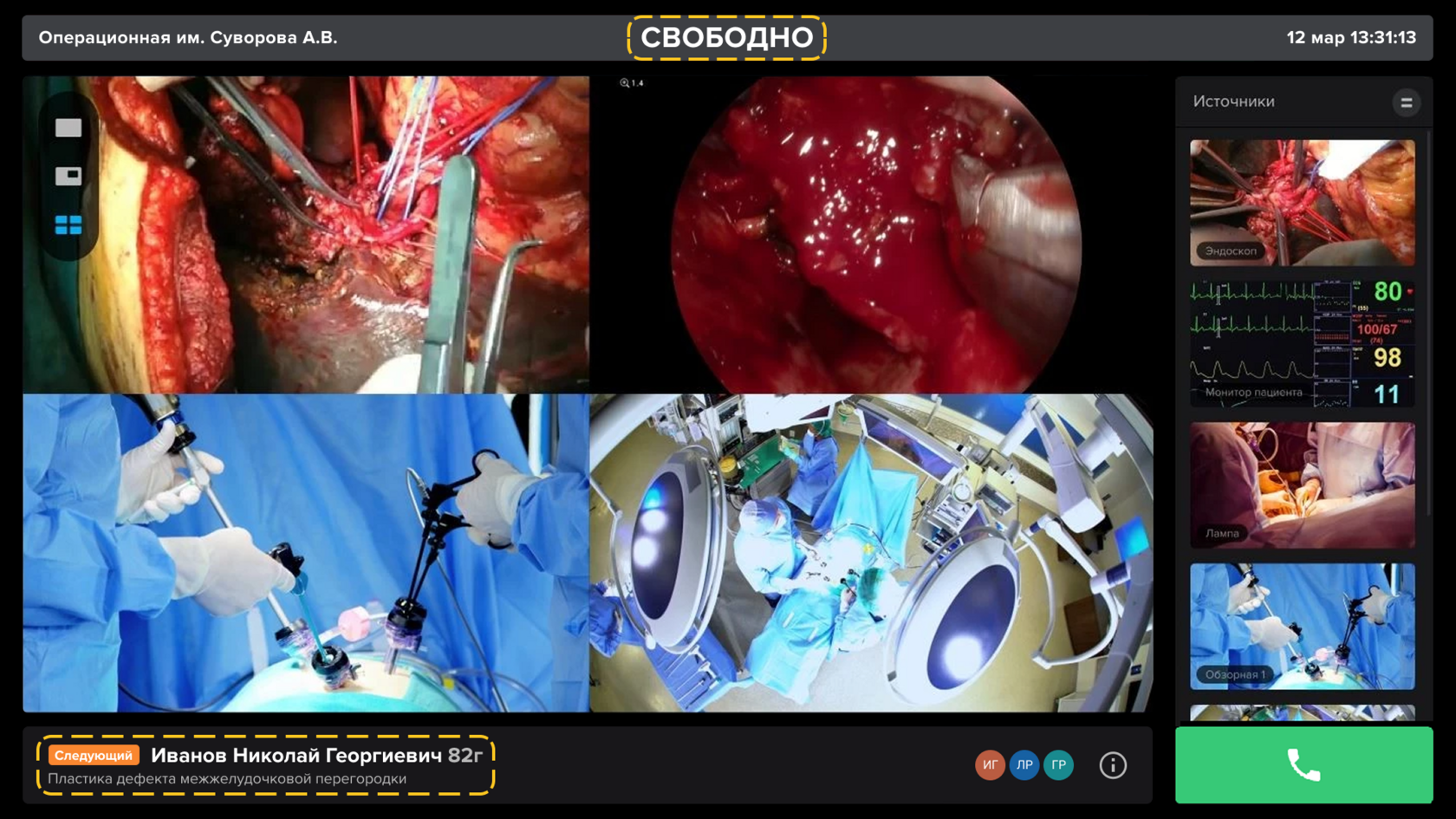

После завершения операции:
— Если операция закончена вовремя — система покажет статус «СВОБОДНО» на сером фоне.
— Если операция закончена с опозданием — статус тоже меняется на «Свободно», но красная полоса останется до обновления.
Внизу окна показывается информация о следующей операции (время, пациент, хирург).
— Если операция закончена вовремя — система покажет статус «СВОБОДНО» на сером фоне.
— Если операция закончена с опозданием — статус тоже меняется на «Свободно», но красная полоса останется до обновления.
Внизу окна показывается информация о следующей операции (время, пациент, хирург).
6. Звонок в операционную

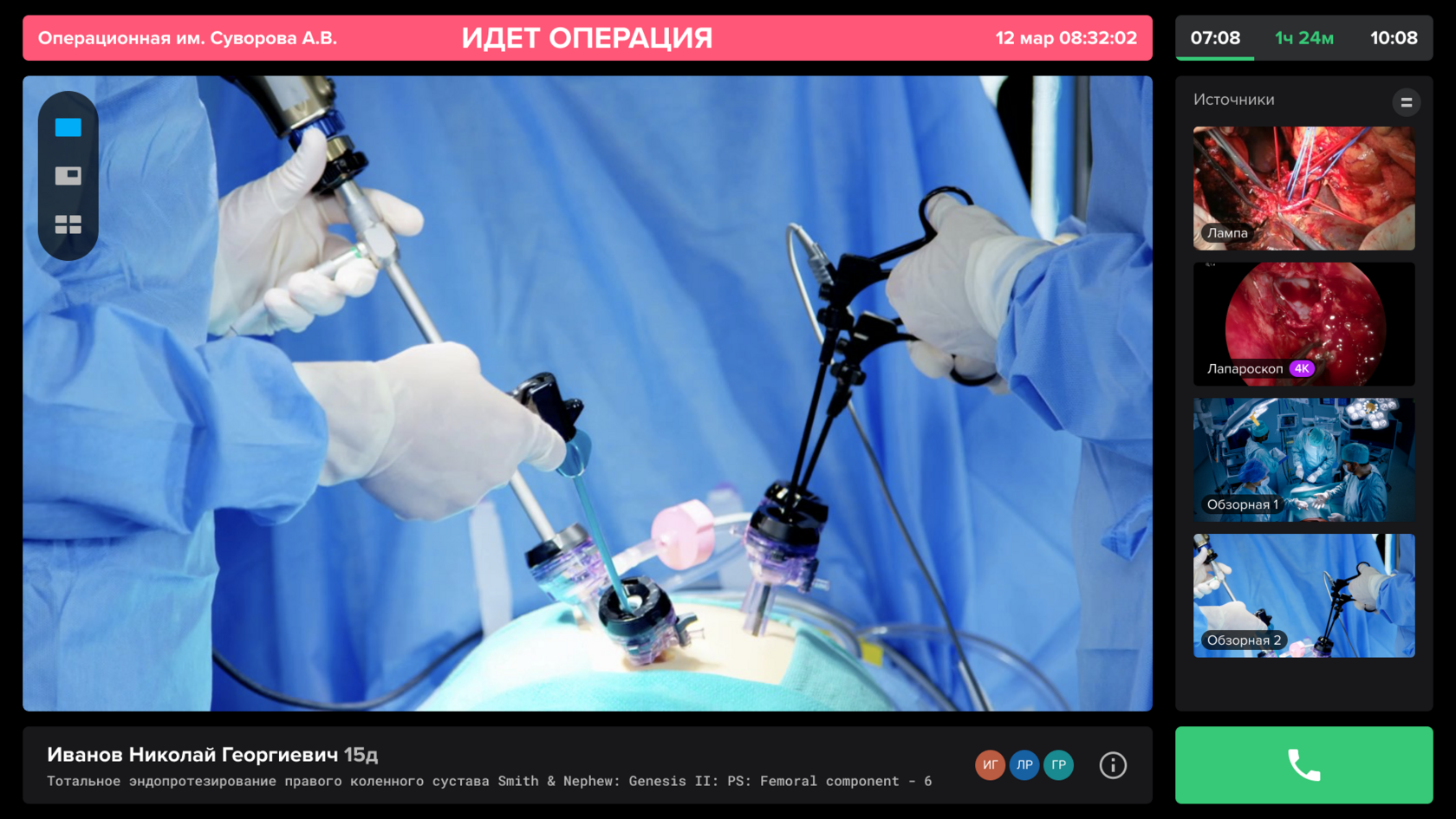

Вы можете нажать зелёную кнопку справа внизу на экране монитора в коридоре, чтобы связаться с операционной.

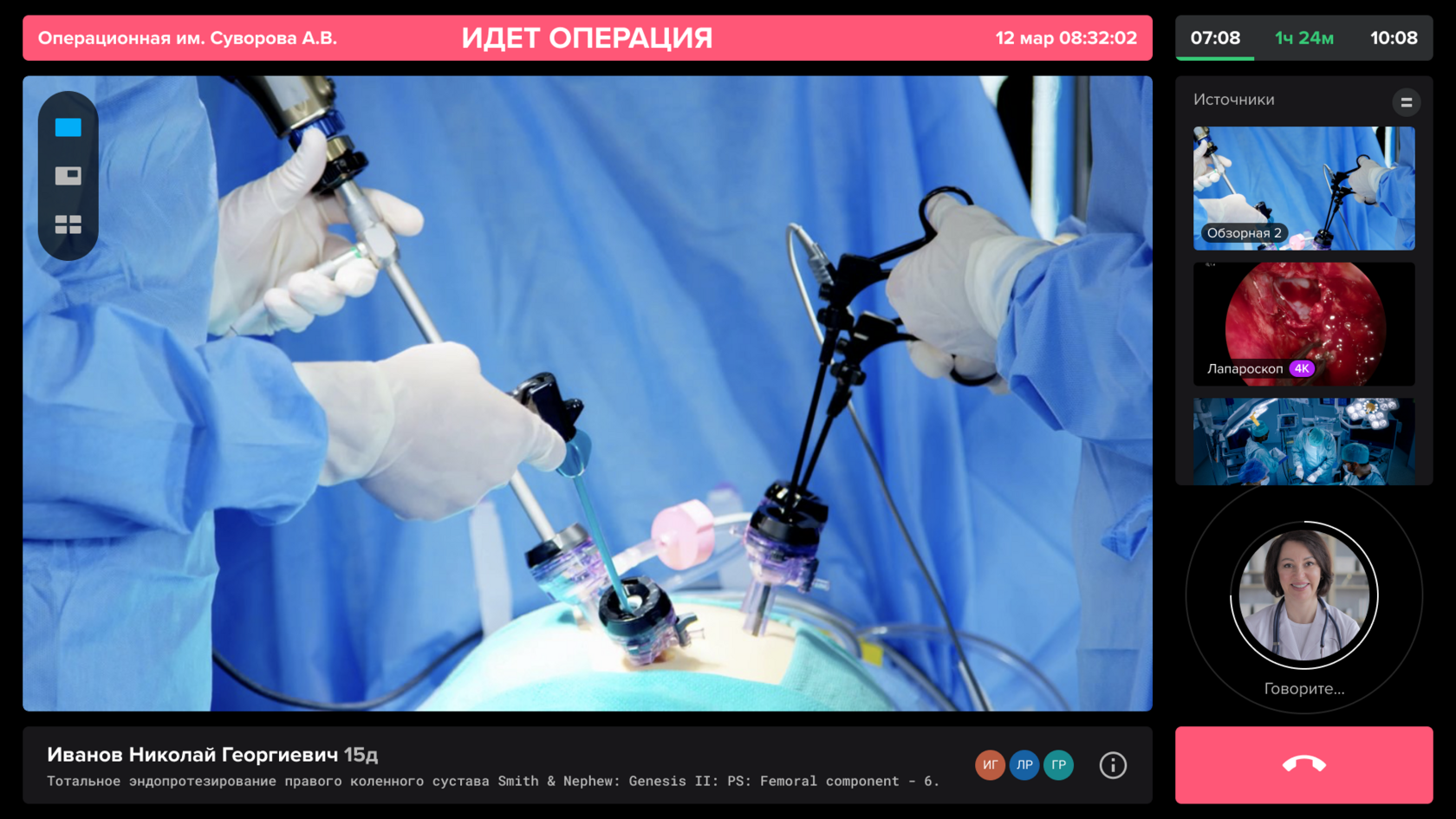

Если вам ответят, то на коридорном мониторе:
— Кнопка на мониторе станет красной .
— Вы увидите видео того, кто разговаривает с вами.
В операционной:
— Раздастся звуковой сигнал.
— Появится ваше видео с камеры на инфотабло
— Кнопка на мониторе станет красной .
— Вы увидите видео того, кто разговаривает с вами.
В операционной:
— Раздастся звуковой сигнал.
— Появится ваше видео с камеры на инфотабло

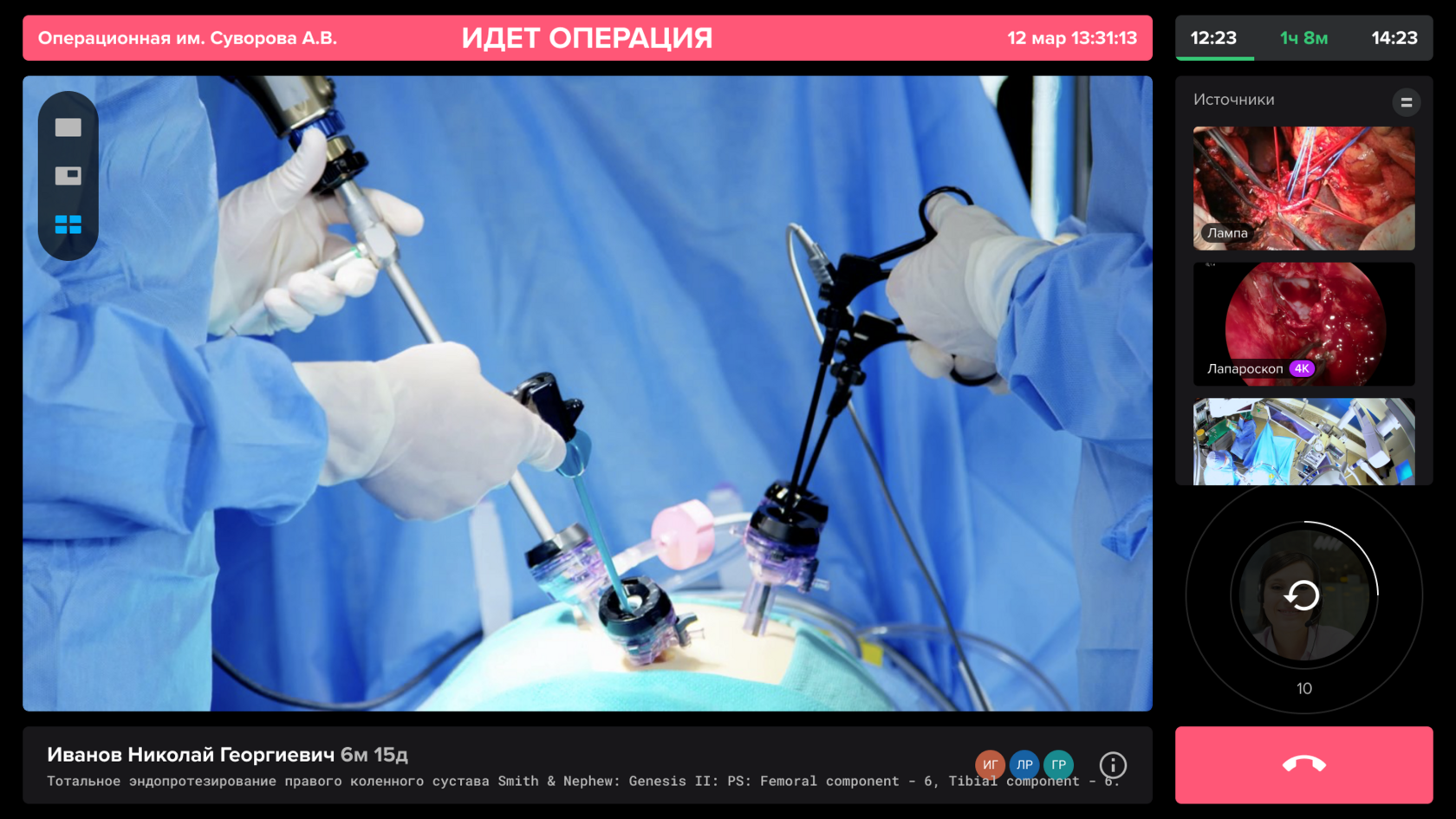

Время связи:
— Разговор автоматически закончится через 40 секунд .
— За 10 секунд до окончания разговора появится стрелка.
— Нажмите на стрелку, если нужно продолжить разговор.
— Разговор автоматически закончится через 40 секунд .
— За 10 секунд до окончания разговора появится стрелка.
— Нажмите на стрелку, если нужно продолжить разговор.
